直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。

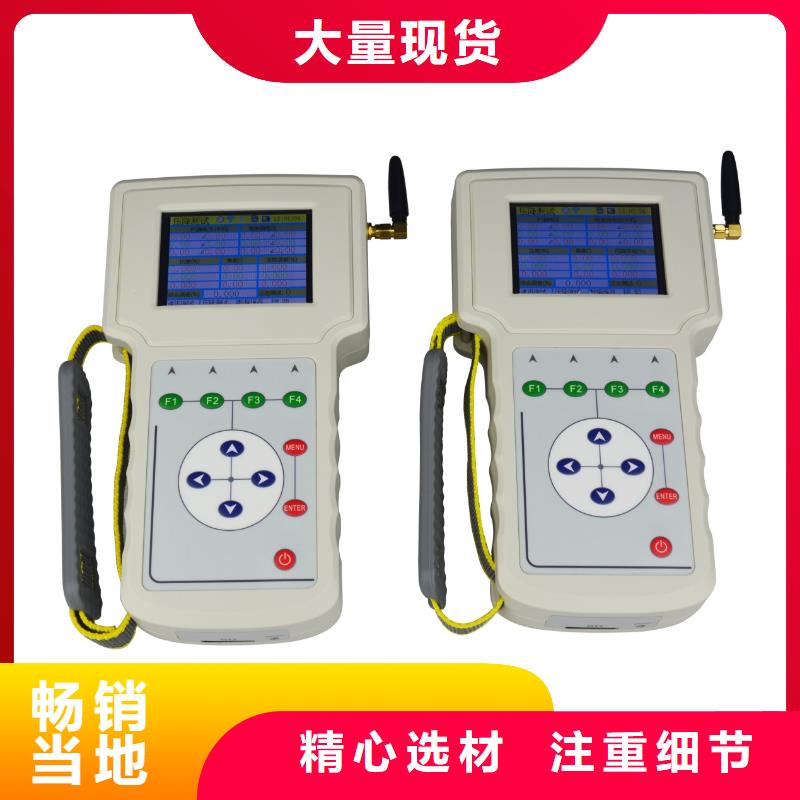

直流系统接地故障定位仪使用方法1．设备外观及各功能键说明分析仪外观示意图探测仪外观示意图2． 操作方法（1 ）分析仪接入直流系统关闭分析仪电源开关，将随设备配置的电源线一端插入分析仪，另一端按颜色分别接入直流系统的正极，负极与地线。棕：正极；蓝：负极；黄/绿：地确定接线无误之后开启电源开关，进入分析仪的主界面，如下图示：分析仪主界面开启电源开关后，分析仪电源指示灯亮，并自动识别系统电压等级，判断系统是否存在交流窜电故障，计算系统绝缘阻抗，并显示在LCD上，如果系统绝缘正常，正常指示灯亮，如果检测出系统正对地或负对地绝缘异常，则正接地或负接地告警指示灯亮。（2）探测仪自检将4节5号电池按标示放入探测仪电池仓中,开启电源开关，进入探测仪主界面，如下图示：探测仪主界面当分析仪检测到系统有绝缘故障时，将探测仪采集器钳住分析仪的地线，用功能键将检测功能选择为故障探测功能，按下测试键进行检测，如果出现“通信测试…请稍候”的提示界面，请将探测仪靠近分析仪，检测开始后，探测仪将会出现接地检测波形图，检测过程图示如下：探测仪自检接地检测波形图图中向下箭头为信号同步辅助箭头，其出现在波形由高向低的转折处；探测仪检测时，会显示两个周期的信号波形图，实测波形图可能与上述图形有所差别，只要正确显示了两个周期的波形图则可判定设备自检正常。接地点方向指示箭头可以反映故障点相对测试点的方向，具体判断方法见后面关于“利用‘接地点方向’检测环路接地”的介绍。
