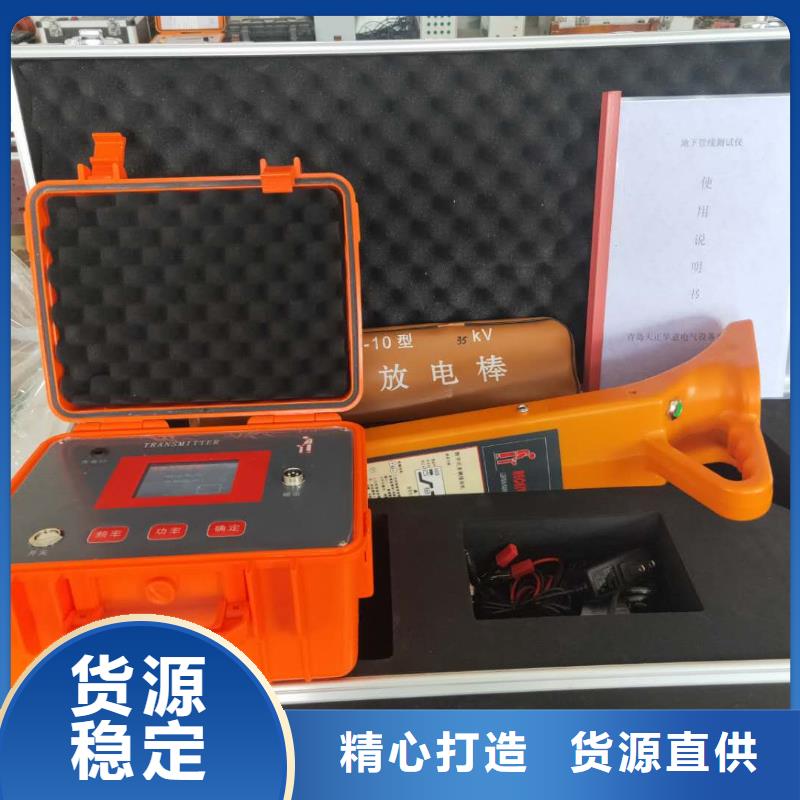

河南地下电缆管线探测仪 电源：打开电源开关，液晶屏幕点亮，但此时发射机并没有信号输出。3.启动输出：按【中键】调整输出方式,优先选用”断续”输出模式。 按【上下键】调整输出电流，然后按【启动】按钮，启动高压输出。同时显示界面上高压输出指示变为红色并动态指示高压输出。当提示“电压限制”或“功率限制”时，输出电流已经达到输出。”4.停止输出：按【停止】键停止高压输出警告！工作完毕后，线路存在残留电压，必须对线路进行放电操作之后，再解除接线。2、信号检测方法将空间磁场传感器安装在接收机的插槽内。在架空线的正下方，手持接收机，面向架空线的走向，使接收机和架空线路的相对位置如图3-3-2所示。应尽量保证接收机稳定。3、故障定位?在近端距离发射机＞100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。

河南地下电缆管线探测仪注意事项：?接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。?不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。?接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。可在打接地钎之前用无源探测的方法进行检查。?确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。?管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过小，以至于无法正常探测，则有可能是管道绝缘。3、界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件并工作在直联模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏,屏幕显示如下：图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号,屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。总的来说，选择哪一种频率并没有通用标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（10kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz或83kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。
