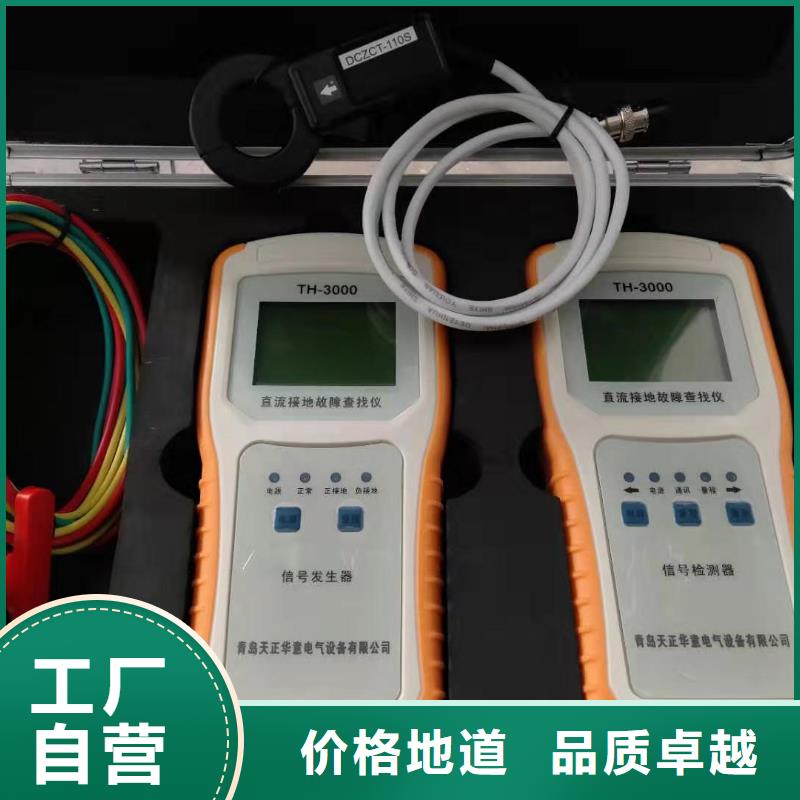

直流系统接地故障定位仪 功能特点1．主要功能介绍系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999.9KΩ的测量；．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中串入的交流电电压值，交流电压测量范围为0—280V；．支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（．具有不发信号接地查找功能，装置可以在不向系统注入任何信号的条件下实现接地故障点的定位；（方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向，提高查找效率。绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示该条支路的绝缘指数情况，供用户参考分析。（．波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。

直流系统接地故障定位仪故障定位画面如下：故障定位画面该画面显示了被测回路的电流波形图、绝缘阻抗大小、故障点方向等信息。上图中左图为接A型采集器时对故障支路进行检测的显示界面，右图为接D型采集器对故障支路检测的显示界面。对于存在故障支路的检测，从图中可以看出探测仪检测到了与分析仪所发同频率信号和投入检测桥同频率的电流信息，并以波形的形式显示出来，检测完成之后并指出故障点的方向。故障点方向显示为“同向”或“反向”，该方向是相对于检测点的采集器标识方向而言。如果同向，表示故障点方向和采集器标识的方向一样；反之，相反。对于纯电阻回路，同步点箭头，指示在电流波形的波峰或者波谷位置；对于有分布电容的回路，指示在电流波形的波峰和波谷之间。故障电流频谱分析画面如下：故障电流频谱分析由两幅画面组成，上图中左图为故障电流频谱原始电流波形图，右图为经FFT变换后的频谱图。该功能先将原始电流信号以波形显示出来，然后进行快速FFT变换，再将该故障电流的频谱图显示出来，并计算出电流幅值的频点及故障电流幅值。直流电流测试画面如下：在该界面下按“测试”键可对当前测试电流进行清零操作。“电流测量”功能只适合使用D型采集器，如果使用A型采集器，界面会提示“请接D型钳表”，即需将A型采集器更换成D型采集器后进行电流测量操作。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。
