振荡波局放耐压试验系统:【天正华意电气设备(乌海市分公司)tianzh3611-3】作为专业的振荡波局放耐压试验系统生产厂家,我们始终坚持品质为上的原则,严格控制产品质量,确保每一个出厂的产品都符合标准和客户要求。联系人:杨经理,地址:平度市平安路2号。

振荡波局放耐压试验系统 输入必要的测试项目信息图 4 所示，其中“始端位置”、“终端位置”及“电缆长度”为必填项，其余信息为生成报告时的信息，建议填写。树形显示中 “L1”、“L2”、 “L3”分别代表电缆 A、B、C 三相，其下属的子项包括“开始位置”、“接头信息”、“本体信息”三种特征信息。选择所要添加的的接头与前一接头处的主绝缘材料，并填写所要添加的接头的位置，点击“添加”按钮，即可建立电缆特征信息，如图 4 所示。对已建立的电缆特征信息，用户可以进行删除、修改操作，选中树形中已添加的接头直接点击“删除”按钮即可删除所选电缆接头的信息。新建项目信息完成后，点击界面下方的“保存”按钮，软件自动完成数据保存，数据默认保存在上位机 C 盘相应10瑞士 Seize 电缆振荡波局放测试系统的测试文件夹内，同时关闭界面，若点击“取消”按钮，软件界面关闭但不保存数据。新建测试项目完成后，在图 3 所示的主界面中将显示新建的测试项目。2、编辑项目在列表中选择测试项目，再点击下方的“编辑”，所选项目的信息自动弹至新建项目窗口，并自动加载该项目已有信息，在此基础上可根据实际情况进行修改，修改完成后点击“保存”按钮，编辑后的信息自动更新至该项目。3、删除项目在列表中找到欲删除的测试项目，点击列表下方的“删除”按钮，弹出询问对话框，点击“确定”则可性删除选中项目。4、载入项目用户在列表中双击选择测试项目（或单击选中后点击“确定”按钮），“项目管理”界面关闭，软件自动载入用户所选的测试项目，用户可进行后续测量操作，测量数据自动分类保存在用户选中的测试项目中。

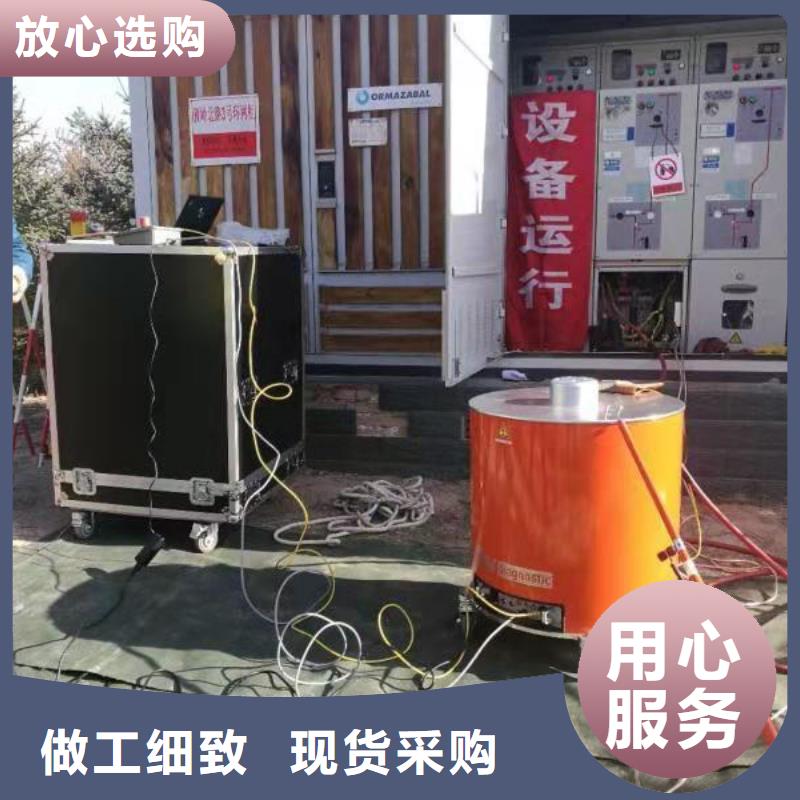

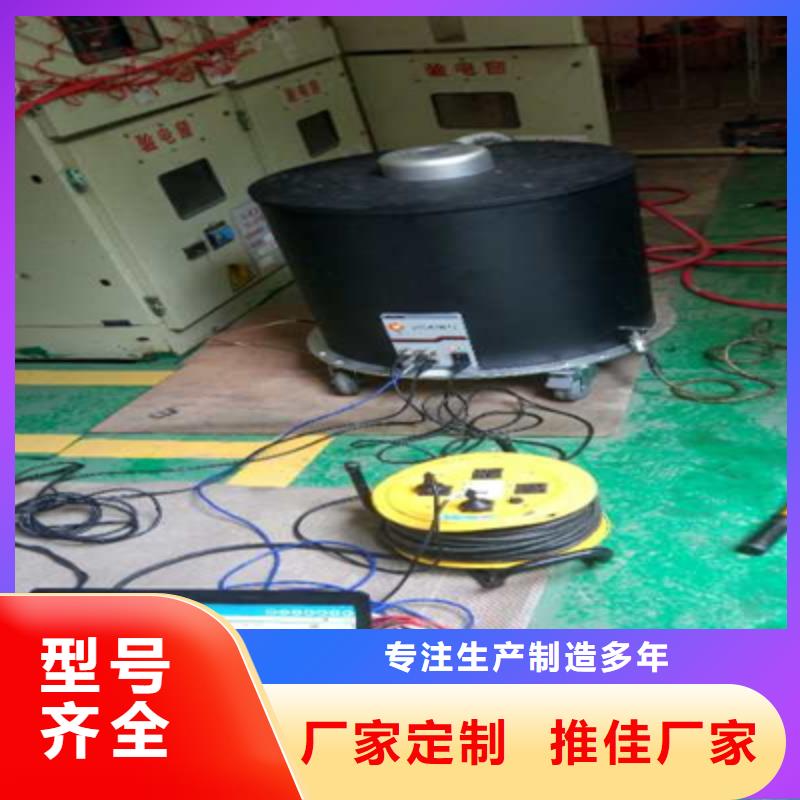

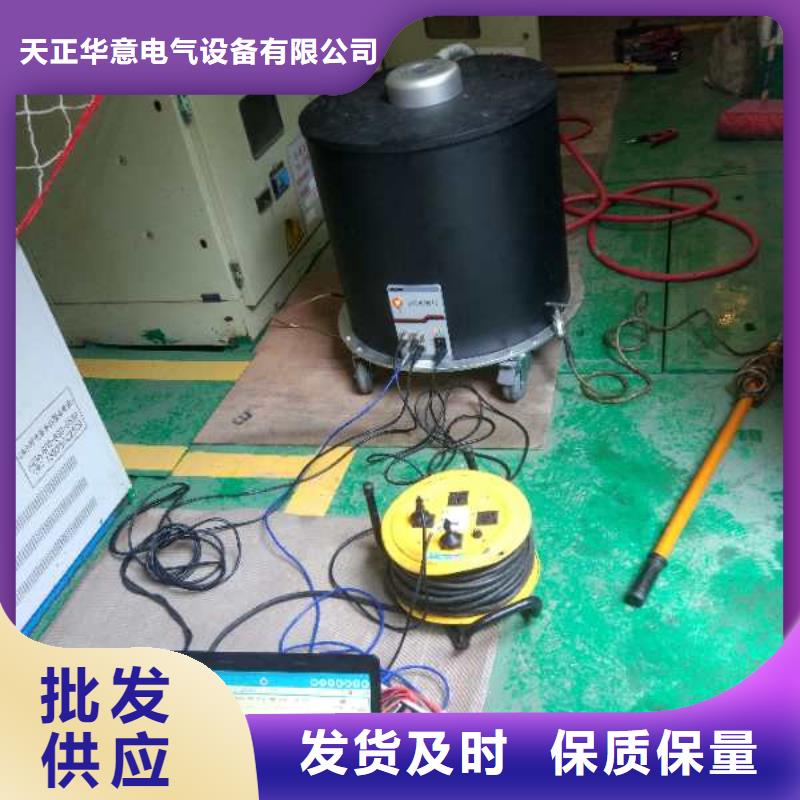

振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。

振荡波局放耐压试验系统 测试回路包括:1.1.1 硬件 TH 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。 1.2 软件 TH 软件主要构成如下： TH 测试分析软件，是用户操作的主界面；该软件是由笔记本电脑控制的。 该软件可以进行下述操作： - 定义测试对象； - 校准测试电路； - 加压测试； - 测试并保存测试数据； TH 浏览软件内置于系统中，但也可以根据客户要求将该软件单机独立安装。该软件的主要用途如下： - 显示并管理测试数据，生成测试报告； - 利用脉冲反射仪分析测试数据； - 生成测试报告； - 生成数据库特征。 TH 用户界面是由鼠标和键盘控制。屏幕上每个键都标注了相应功能。每个处于活动状态的功能键都是能进行相应的功能操作或直接进入下一个操作界面。点击“Esc”键就会返回到 TH 系统起始界面。 TH 软件的界面显示以及功能可以归纳如下： 被测电缆：定义被测电缆系统参数； 测试校准：启动并执行测试电路的校准； 测试操作：通过测试以及数据的保存来对电力电缆进行现场诊断； 浏览报告：分析数据并生成测试报告。
