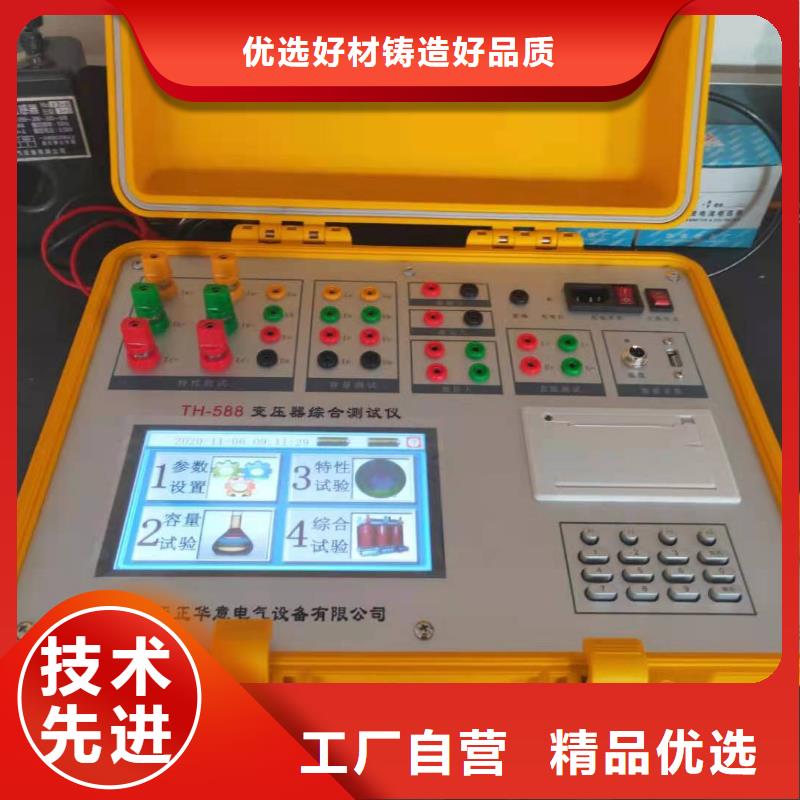

湖南变压器容量特性测试仪键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。?上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。?上下键在记录浏览功能屏中用来翻阅记录。?左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在容量测试结果下，按存储键可存储当前容量测试结果。查询键：在主菜单下按下查询键，可查询已存储的容量数据。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。

湖南变压器容量特性测试仪两瓦特法空载测试两瓦特法空载测试，是指采用三相三线的模式将电源、本仪器、待测试变压器连接起来进行的测试。仪器只要通过采集Pab和Pcb的功率即可进行空载测试。图九-1 两瓦特法空载测试中 图九-2 两瓦特法空载测试结果两瓦特法测试如图九-1、图九-2，同时将显示ab、cb的电压(Uab、Ucb)、电流(Ia、Ic)、有功损耗(Pab、Pcb)等测得电参量。结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做两元件法空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。4.1.4 单相电源空载测试该功能除了可以借助外配单相电源来测量单相变压器和三相变压器的单相空载损耗外，还可以在不用退出测量界面的前提下，依次测量三相变压器的各相空载损耗，并终计算出三相变压器的总空载损耗值。“单相电源空载测试”的显示界面分别参见图十-1、图十-2、图十-3、图十-4。当您只测量单相变压器或只测量变压器的某一相时，直接接好测试线（参见后面详细说明），直接进入“单相电源法空载测试”即可进行测试。测试结果（图十-1）主要有：当前实际测得的电压Ua、电流Ia和有功损耗Pa（均按电压、电流变比系数换算后的值）以及进行校正后的空载电流以及校正后的空载损耗（此处的校正均是指非额定电压条件下进行空载损耗测试后空载电流和空载损耗校正到额定电压条件下的标准数值。空载测试中的校正，均为此意，以下不再重复）。当需要保存A相测试结果并继续测量B相时，请按界面提示，首先单击“暂停”键，暂停测试并保存A相测试结果（图十-2），并按接线的说明，正确改变测试线的连接。再单击“继续”键，继续测量B相数据（类似图十-1）。同理，当正确测量出B相数据后，再次暂停并保存B相数据、正确接好C相测试线、再次单击“继续”键继续测试，即可测量C相数据

湖南变压器容量特性测试仪功能特点1、可测量各种配电变压器的容量，无源测量，方便、准确。2、内部自带电源、自动产生三相大功率测试电源。3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。6、可测量电压和电流的谐波含量和总谐波失真度。7、可进行简单的矢量分析，绘制矢量图。8、显示各电参量的波形图，做为示波器使用。9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。10、电流量程分高低档，可保证100A测量范围，小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。11、容量测量范围：20kVA~800000kVA（三相变）5kVA~100000kVA（单相变）12、电池剩余电量百分数指示功能，绝非简单的亏电报警。13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。14、用户可随时将测试的数据通过微型打印机将结果打印出来。15、测试结果存储功能，可存储200组容量测试数据。
